Общие сведения

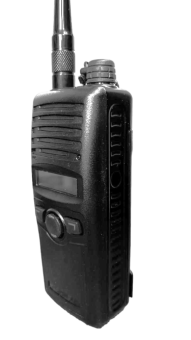

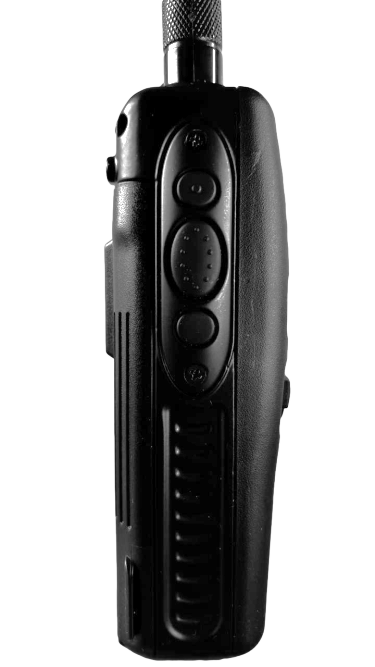

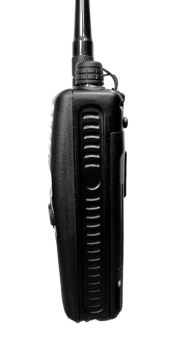

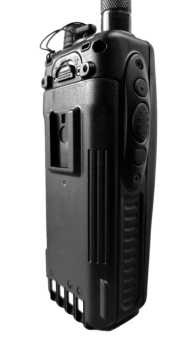

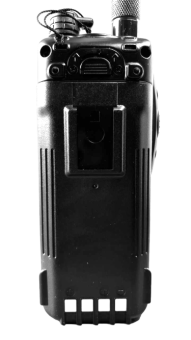

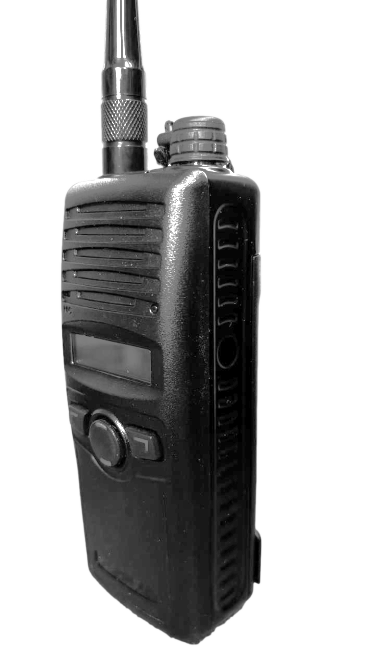

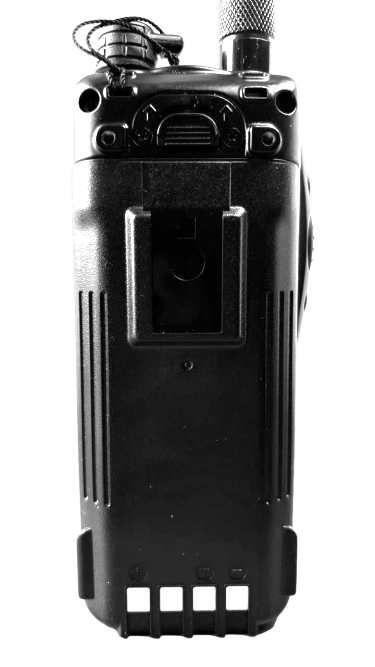

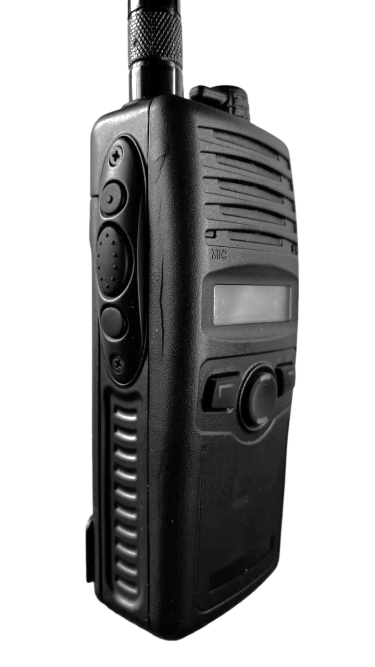

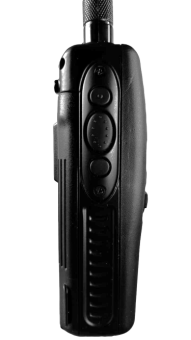

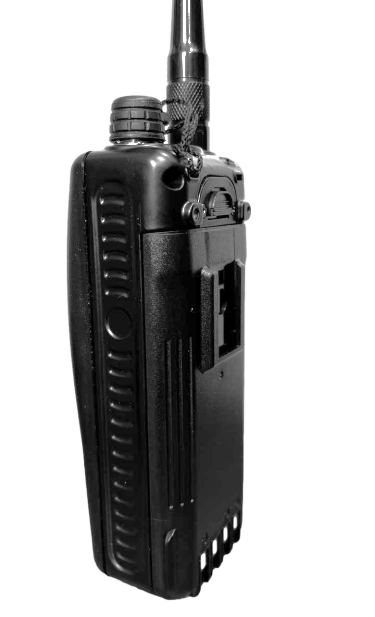

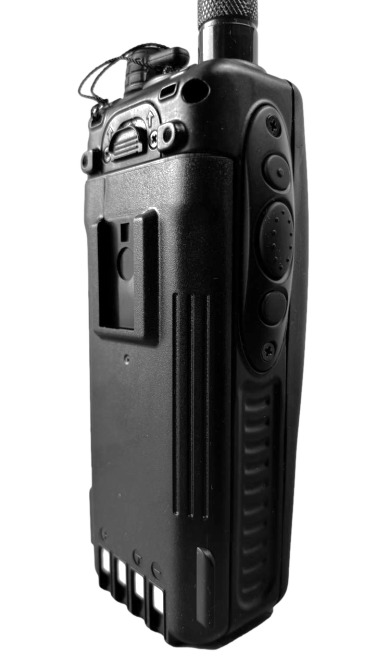

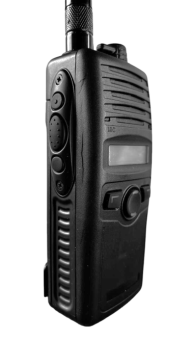

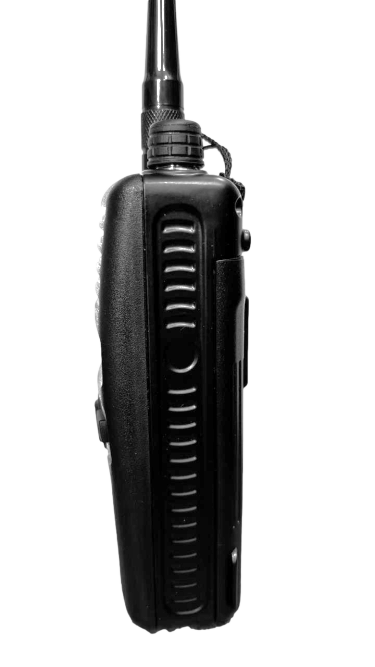

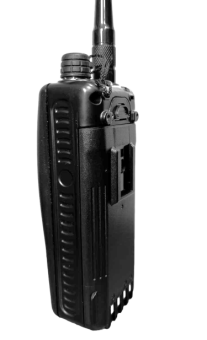

Радиостанция «Гранит» (модификации ЗР324Н и ЗР324Н-1) предназначена для организации сухопутной подвижной радиосвязи гражданского назначения. Она обеспечивает симплексную связь с другими радиостанциями, работающими в аналогичном режиме, на тех же частотах и с одинаковыми сигналами взаимодействия. Модификация ЗР324Н-1 дополнительно поддерживает связь с радиостанцией Р48У «Волновая сеть» и передачу данных о местоположении.

Назначение

• Основная функция: организация симплексной радиосвязи.
• Особенности модификаций:
  • ЗР324Н: базовая версия без дополнительных модулей.
  • ЗР324Н-1: оснащена двумя встроенными модулями:
    • Модуль ВС: обеспечивает связь с радиостанциями Р48У «Волновая сеть» по протоколу «Волновая сеть».
    • Навигационный приемник: принимает данные о местоположении со спутников.
• Защита данных: предусмотрена защита цифрового информационного обмена от несанкционированного доступа.
• Исполнение: носимое.
• Эксплуатационные условия:
  • Группа Н7: эксплуатация на открытом воздухе, в неотапливаемых наземных и подземных сооружениях.
  • Степень жесткости 1 (ГОСТ 16019).

Технические характеристики

• Частотные параметры:
  • Диапазон рабочих частот:
    • Нижний диапазон: 146–174 МГц.
    • Верхний диапазон: 433–450 МГц.
  • Минимальный разнос частот между соседними каналами: 12,5 кГц.
  • Максимальная девиация частоты передатчика: не более 2,5 кГц.
• Мощность передатчика:
  • Номинальная: 1 Вт.
  • Повышенная: 4 Вт.
• Приёмопередатчик:
  • Чувствительность приёмника: не более 0,4 мкВ (−115 дБм).
  • Выходная мощность УНЧ приёмника: 0,25 Вт (на нагрузке 16 Ом).
• Электропитание:
  • Напряжение питания: 6,2–8,4 В (номинальное — 7,4 В).
  • Аккумуляторная батарея: литий-полимерная, ёмкостью 2600 мА·ч.
  • Время работы:
    • Общее время: не менее 12 часов при соотношении режимов «дежурный приём:приём:передача» 8:1:1.
    • Непрерывная передача: не менее 5 минут при номинальной мощности передатчика.
• Антенна:
  • Тип: штыревая (проволочная), широкополосная.
  • Импеданс: 50 Ом.
  • КСВ в рабочем диапазоне: 3.
  • Поляризация: вертикальная.
• Потребление энергии:
  • Передача: 9 Вт.
  • Приём: 4 Вт.
  • Дежурный приём: 1 Вт.

Комплектация

• Основные компоненты:
  • Приёмопередатчик.
  • Литий-полимерная аккумуляторная батарея (2ЛП-2.6/304).
  • Штыревая антенна (2АП-3).
  • Гарнитура.
• Дополнительные аксессуары:
  • Источник вторичного электропитания ИВЭП-304 (для зарядки аккумуляторов).
  • Многоканальный источник вторичного электропитания ИВЭП-304/16 (для одновременной зарядки до 16 аккумуляторов).

Устройство и работа

• Конструкция:
  • Радиостанция состоит из приёмопередатчика, аккумуляторной батареи, антенны и гарнитуры.
  • Все компоненты выполнены в виде легкосъёмных сборочных единиц с защитой от неправильной установки.
• Приёмопередатчик:
  • Базовый блок радиостанции.
  • Радиоканал выполнен на базе маломощного трансивера, совмещённого с микроконтроллером.
  • Режим приёма:
    • Входной высокочастотный сигнал поступает на преселектор, затем на трансивер и декодер.
    • После обработки сигнал усиливается и выводится на динамик.
  • Режим передачи:
    • Звуковой сигнал с микрофона усиливается, кодируется и передаётся через трансивер в эфир.
  • Обмен данными между радиостанциями осуществляется в пакетном режиме.
• Аккумуляторная батарея:
  • Тип: литий-полимерная.
  • Напряжение: 7,4 В.
  • Ёмкость: 2600 мА·ч.
  • Подключение: через положительные и отрицательные выводы на корпусе.
• Источник вторичного электропитания (ИВЭП):
  • Предназначен для автоматической зарядки аккумуляторных батарей типа 2ЛП-2.6/304.
  • Питание осуществляется от сети переменного тока (220 В) через сетевой блок питания.

Преимущества

• Простота использования благодаря симплексному режиму связи.
• Возможность работы в двух частотных диапазонах (146–174 МГц и 433–450 МГц).
• Защита цифрового информационного обмена от несанкционированного доступа.
• Длительное время работы от аккумулятора (до 12 часов).
• Поддержка передачи данных о местоположении (модификация ЗР324Н-1).
• Универсальность: совместимость с радиостанциями Р48У «Волновая сеть».

Применение

Радиостанция «Гранит» идеально подходит для:

• Поисково-спасательных служб.
• Туристических групп и экспедиций.
• Строительных и логистических компаний.
• Военизированных подразделений гражданской обороны.
• Организации связи в условиях сложного рельефа и удалённых территорий.

Радиостанция сочетает в себе надёжность, универсальность и удобство использования, что делает её незаменимым инструментом для организации связи в любых условиях.
