Коаксиальный кабель CELLFLEX RFS SCF14-50JFN

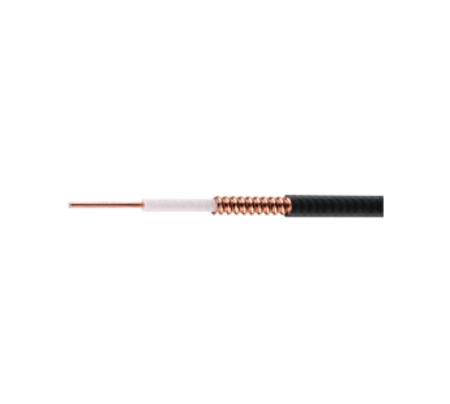

Коаксиальный кабель CELLFLEX® RFS SCF14-50JFN Superflexible 1/4" (7,8 мм)

RFS Superflexible CELLFLEX® — высокогибкий коаксиальный кабель диаметром 1/4 дюйма (7,8 мм) с огнестойкой оболочкой, разработанный для применения в условиях, где требуется максимальная гибкость и надежность. Идеально подходит для внутренних прокладок, межблочных соединений оборудования, антенных фидеров в труднодоступных местах и систем с высокими требованиями к пожарной безопасности. Кабель сочетает компактность, низкий вес и стабильные электрические параметры на частотах до 20,4 ГГц.

Основные характеристики

• Тип кабеля: Коаксиальный, сверхгибкий (Superflexible), огнестойкий
• Размер (внешний диаметр): 1/4" (7,8 мм)
• Импеданс: 50 ± 1 Ом
• Максимальная частота: до 20,4 ГГц
• Скорость распространения сигнала (velocity factor): 81%
• Погонная ёмкость: 82 пФ/м (25 пФ/фут)
• Погонная индуктивность: 0,207 мкГн/м (0,063 мкГн/фут)
• Пиковая мощность: 5,5 кВт
• Пиковое напряжение RF: 740 В
• Масса кабеля (номинальная): 0,07 кг/м (0,05 фунт/фут)
• Минимальный радиус изгиба (многократный): 25 мм (0,025 м / 1 дюйм)
• Предел прочности при растяжении: 600 Н (135 фунтов)
• Рекомендуемый / максимальный интервал между зажимами: 0,2 / 0,2 м (0,67 / 0,67 фута)

Конструктивные элементы

• Центральный проводник: Алюминиевый провод с медным покрытием (Copper-Clad Aluminum), диаметр — 1,9 мм (0,075 дюйма)
• Диэлектрик: Физически вспененный полиэтилен (Foam Polyethylene), диаметр — 4,3 мм (0,17 дюйма)
• Внешний проводник: Гофрированная медь (Corrugated Copper), диаметр — 6,5 мм (0,26 дюйма)
• Оболочка: Полиэтилен (PE) с наполнением на основе металлогидроксида, диаметр — 7,8 мм (0,31 дюйма)

Электрические параметры

• Сопротивление центрального проводника (постоянный ток): 10,5 Ом/км (3,19 Ом/1000 футов)
• Сопротивление внешнего проводника (постоянный ток): 9 Ом/км (2,74 Ом/1000 футов)

Затухание сигнала (на 100 метров)

Примечание: значения приведены при температуре 20°C

Пожарная безопасность

• Огнестойкость: Да
• Тип оболочки: LS0H (Low Smoke Zero Halogen) — низкое дымовыделение, отсутствие галогенов, не поддерживает горение
• Применение: Подходит для внутренней прокладки в зданиях, тоннелях, метрополитенах и других объектах с повышенными требованиями к пожарной безопасности

Условия эксплуатации

• Температура установки: от –25°C до +60°C (от –13°F до +140°F)
• Температура хранения: от –70°C до +85°C (от –94°F до +185°F)
• Рабочая температура: от –50°C до +85°C (от –58°F до +185°F)

Преимущества кабеля RFS Superflexible CELLFLEX®

• Высокая гибкость: Минимальный радиус изгиба 25 мм — идеален для монтажа в стеснённых условиях
• Низкий вес: Всего 0,07 кг/м — снижает нагрузку на конструкции и упрощает прокладку
• Огнестойкая безгалогенная оболочка (LS0H): Безопасна при пожаре, не выделяет токсичных и коррозионных газов
• Высокая частота применения: До 20,4 ГГц — подходит для микроволновых систем и 5G
• Полное экранирование: Гофрированная медная оплётка обеспечивает эффективную защиту от EMI/RFI
• Совместимость: Совместим с полной линейкой аксессуаров и разъёмов RFS

Области применения

• Внутренние антенно-фидерные тракты
• Межблочные соединения радиочастотного оборудования
• Разводка внутри базовых станций и распределительных шкафов
• Системы DAS (Distributed Antenna Systems)
• Малые соты (Small Cells) и 5G mmWave
• Тоннели, метро, жилые и коммерческие здания (с учётом требований пожарной безопасности)

Производитель: RFS (Radio Frequency Systems)

Цена указана за 1 метр кабеля.
