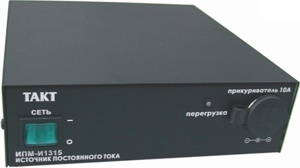

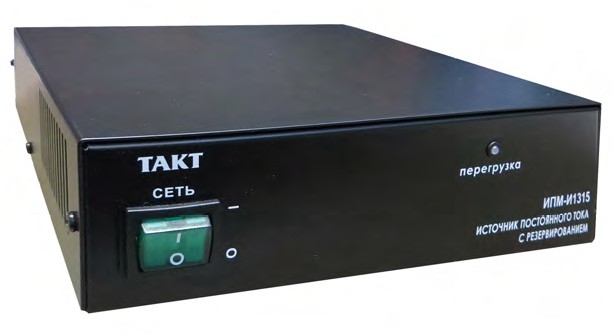

Источник питания импульсный ТАКТ ИПМ-И1315-BB

Информация для пользователя

Блоки питания ТАКТ серии ИПМ-И – усовершенствованные импульсные стабилизированных источников вторичного электропитания с несколькими типами встроенных защит по току и напряжению, и с резервированием питания от дополнительной подключенной аккумуляторной батареи. Серия ИПМ-И имеет высокую защищенность от излучаемых радио-помех, специально предназначена для обеспечения питания самых различных устройств, требующих стабилизированное питание в широком диапазоне мощностей с малыми пульсациями на выходе и низким уровнем радиоизлучений. Например, это могут быть стационарные, базовые и абонентские радиостанции, в том числе в составе навигационного радиооборудования, а также радиопередающее оборудование в составе различных систем связи. Блоки питания ТАКТ серии ИПМ-И полностью отвечают требованиям эксплуатации подразделениями силовых структур, предприятиями связи различных ведомств и широким кругом потребителей.

Отличительные особенности

Блоки питания выполнены в металлическом корпусе компактного размера, могут использоваться при настольном размещении и на полках в технологических шкафах, а также подвешиваться с помощью специальных креплений. Для защиты от перегрузки, короткого замыкания и тепловой защиты используется схема стабилизации тока. Встроенные защиты автоматически снижают выходное напряжение и ток источника питания до безопасного значения в случае возникновения короткого замыкания и перегрузки, а также когда избыточный ток превышает определенное максимально допустимое значение.

При этом индикатор «Перегрузка» в рабочем состоянии горящий зеленым цветом, сигнали-зирует об этом. После устранения причин возникновения перегрузки, источник питания восстанавливает свою работу, и индикатор продолжает гореть зеленым цветом. Дополнительно источники питания имеют защиту от перенапряжений, позволяющую защитить подключенное оборудование от повреждения аномально высоким выходным напряжением. Расположенным снизу корпуса блока питания специальным скрытым регулятором, возможна точная подстройка выход-ного напряжения в диапазоне от 13,3В до 14,5В.

К блокам питания, для обеспечения бесперебойной работы, предусмотрена возможность дополнительного подключения аккумуляторной батареи, что позволяет, в случае пропадания сетевого напряжения, автоматически переключить питание нагрузки от нее. Встроенное зарядное устройство обеспечивает постоянную готовность аккумуляторной батареи и после ее полного заряда автоматически переключается в режим поддержки в заряженном состоянии.


Краткие технические характеристики
Напряжение от сети переменного тока    180...264 В
Выходное напряжение постоянного тока    13,8 В
Выходной ток,
Клемма основного выхода    номинальный    15А
максимальный    18А

Пульсации и шумы напряжения (среднеквадратичное значение)    <5мВ
Пульсации и шумы напряжения (размах)    <50мВ
Нестабильность выходного напряжения при изменении сетевого (при изменении ±10%)    <50мВ
Нестабильность выходного напряжения при изменении нагрузки (при изменении 0~100%)    <100мВ
Система охлаждения    Принудительное воздушное охлаждение вентилятором с регулируемой скоростью
Тип защиты    Защита от перегрузки; защита от короткого замыкания; защита от перенапряжений; тепловая защита
Габаритные размеры (ШxВxГ)    181x63x190мм
Вес    1,7 кг
