Общие сведения

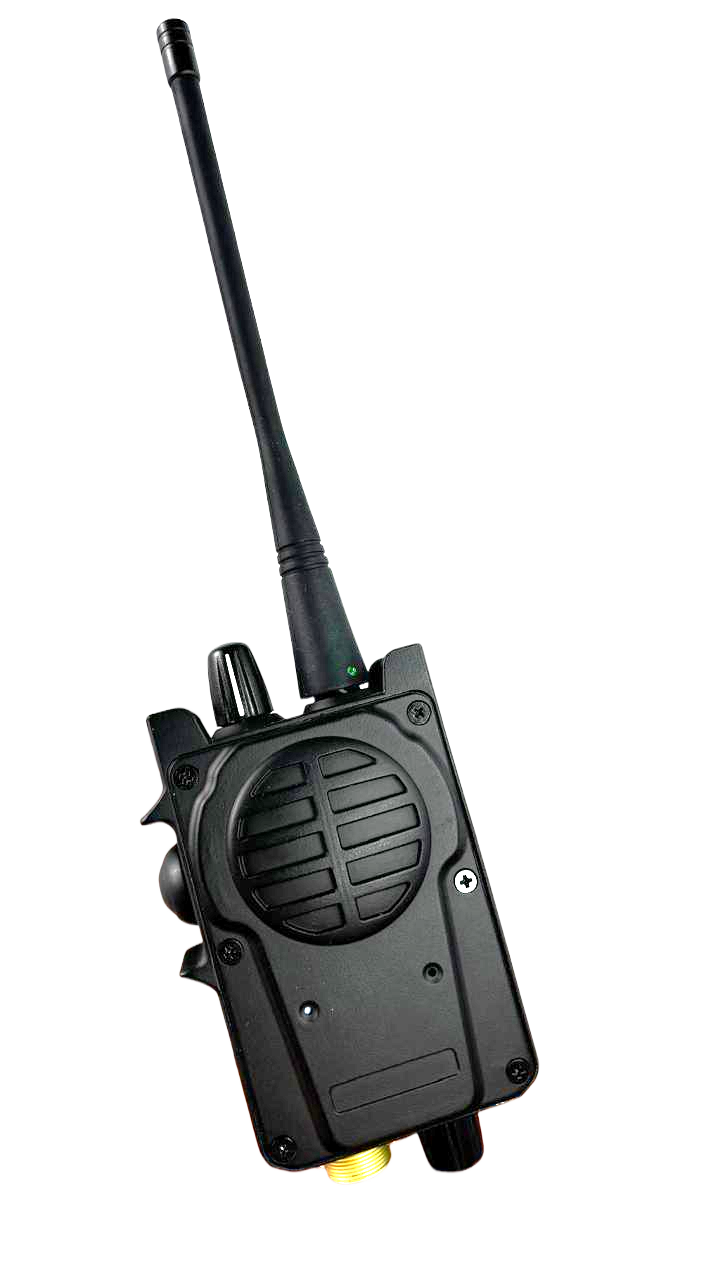

Радиостанция «Гранит Р-86АЦ.270» (далее — РС) представляет собой современное устройство для организации сухопутной телефонной радиосвязи. Она предназначена для обеспечения оперативной связи внутри группы подвижных абонентов, работающих в условиях сложного рельефа и на значительных расстояниях. РС использует широкополосный канал передачи данных с временным разделением доступа по цифровому протоколу «Волновая сеть», что делает её универсальным решением для задач групповой коммуникации.

Назначение

• Основная функция: организация защищённой радиосвязи между подвижными абонентами.
• Протокол «Волновая сеть»:
  • Передача данных (включая звук, телеметрию, команды управления и сигналы с датчиков).
  • Использование метода множественного случайного доступа с контролем несущей частоты.
  • Скорость передачи данных: от 200 кбит/с до 1 Мбит/с.
  • Автоматическая работа без координаторов или базовых станций.
  • Возможность настройки избыточности передаваемой информации для улучшения качества связи в сложных условиях.
• Передача речевых сообщений: РС поддерживает голосовую связь в шифрованном виде.

Технические характеристики

• Мощность и частота:
  • Эффективная излучаемая мощность: до 25 мВт.
  • Рабочая частота: 868,9 МГц (диапазон регулируется от 867 до 870 МГц).
  • Ширина спектра модулированного сигнала: до 0,5 МГц (возможно увеличение до 1 МГц).
• Приёмопередача:
  • Чувствительность приёмника: не более -90 дБм (при вероятности ошибки 1%).
  • Скорость передачи данных: 250 кбит/с (программируемо до 1 Мбит/с).
  • Тип модуляции: QPSK.
• Энергообеспечение:
  • Встроенный аккумулятор ёмкостью не менее 1800 мА·ч.
  • Время работы: не менее 24 часов в нормальных условиях при соотношении режимов «дежурный приём:приём:передача» 8:1:1.
  • Зарядка осуществляется от источников постоянного тока (5 В) или сети переменного тока (220 В) через адаптер.
• Дальность действия:
  • Минимальная дальность связи в режиме «точка-точка»: 400 метров при прямой видимости.
  • Возможность ретрансляции сигналов между абонентами одной сети.
• Устойчивость к воздействиям:
  • Рабочая температура: от -10 °C до +40 °C.
  • Предельная пониженная температура: -40 °C.
  • Соответствие требованиям ГОСТ РВ 20.39.304 для аппаратуры группы 1.10.

Комплектация

• Основные компоненты:
  • Приёмопередатчик с интегрированным аккумулятором и гарнитурой.
  • Антенна с резьбовым соединителем.
  • Кабель питания и включения.
• Дополнительные аксессуары (по заказу):
  • Источник вторичного электропитания ИВЭП-86/12 (для зарядки до 10 радиостанций одновременно).
  • Адаптер сетевой.
  • Внешняя гарнитура.
  • Комплект для программирования (КП-ВС).

Устройство и управление

• Органы управления:
  • На верхней панели: ручка включения/выключения и регулирования громкости.
  • На боковой панели: кнопка включения режима «передача».

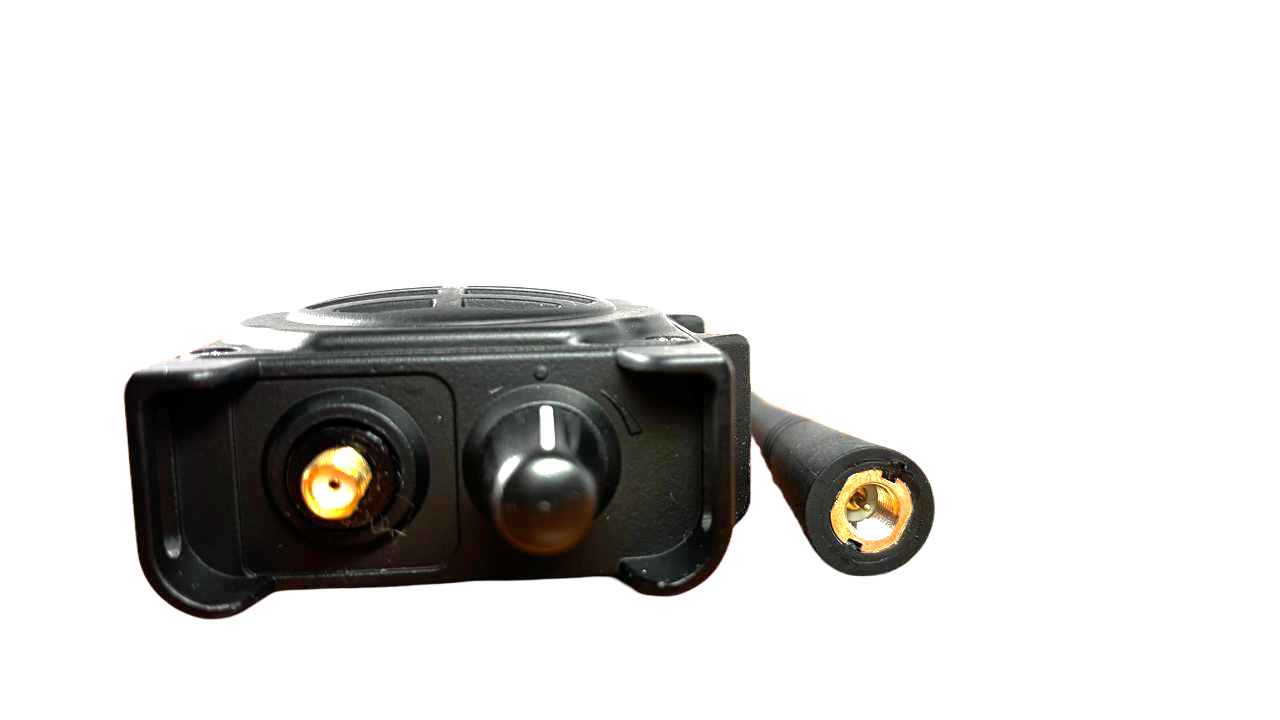

  • На нижней панели: ручка переключения каналов и разъём для подключения питания или внешней гарнитуры.
• Индикация:
  • Светодиод на корпусе показывает режимы работы:
    • Мигание красным и зелёным: включение и вход в сеть.
    • Красный: процесс зарядки аккумулятора.
    • Зелёный: аккумулятор полностью заряжен.
    • Мигание красным: передача данных.
    • Мигание зелёным: приём данных.
    • Чередование цветов: дежурный приём.
• Особенности эксплуатации:
  • После включения светодиод автоматически гаснет через 30 секунд (возможно изменить настройку через КП-ВС).
  • Зарядка аккумулятора возможна как от сети 220 В, так и от источников постоянного тока 5 В.

Преимущества

• Простота использования: готовность к работе сразу после включения.
• Высокая надёжность и устойчивость к механическим и климатическим воздействиям.
• Возможность ретрансляции сигналов между абонентами одной сети.
• Поддержка шифрованной связи для защиты информации.
• Компактность и удобство ношения благодаря интегрированному дизайну.

Применение

Радиостанция «Гранит Р-86АЦ.270» идеально подходит для:

• Военных и специальных подразделений.
• Спасательных служб.
• Спортивных мероприятий и туристических групп.
• Строительных и логистических компаний, работающих в удалённых районах.

Эта модель сочетает в себе современные технологии передачи данных, надёжность и удобство использования, что делает её незаменимым инструментом для организации связи в любых условиях.
